فناوری التراسونیک این روزها بیش از آن چیزی که تصور کنیم، در زندگی و صنعت حضور دارد؛ از دستگاههای پزشکی گرفته تا تجهیزات تولید و حتی در شستوشوی صنعتی.
در این مقاله خیلی خلاصه و شفاف، با ماهیت و کاربردهای اصلی این فناوری آشنا میشوید، بدون ورود به جزئیات پیچیده فنی. هدف مقاله این است که: بدانید التراسونیک چیست، چگونه کار میکند، و چرا برای بسیاری از صنایع حیاتی شده است.
اصل کار فناوری التراسونیک
«التراسونیک» یعنی امواج صوتی با فرکانس بالاتر از آنچه انسان میشنود (بیش از ۲۰ هزار هرتز). دستگاههای اولتراسونیک این موجها را ایجاد میکنند تا بر روی مواد یا قطعات تأثیر بگذارند.
اساس کار این فناوری، تبدیل انرژی الکتریکی به ارتعاش مکانیکی است. این تبدیل با استفاده از قطعاتی به نام مبدل پیزوالکتریک (پیزو) انجام میشود؛ زمانی که برق وارد پیزو میشود، آن شروع به لرزش سریع میکند و این ارتعاشات صوتی به مواد منتقل میشود.
در واقع، مثل ویبره موبایل است اما با سرعت و قدرت بسیار بالاتر و برای اهداف کاملا مهندسی!

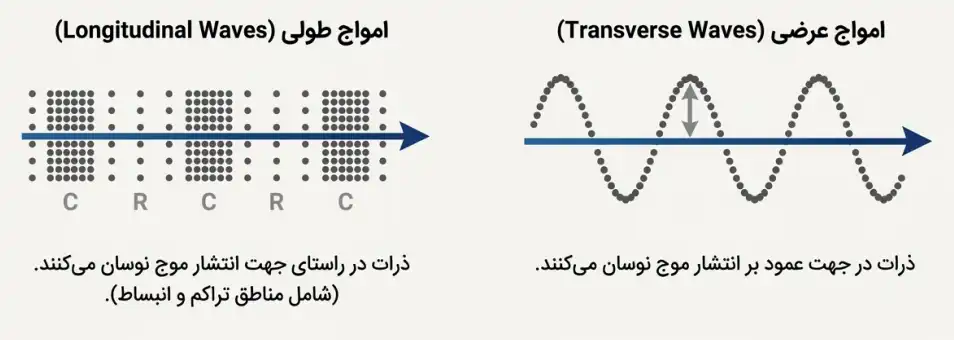

فیزیک امواج : طولی در برابر عرضی
.در یک محیط جامد، دو نوع موج الاستیک به طور همزمان وود دارند. ماشین آلات پردازش اولتراسونیک عمدتا از امواج طولی استفاده می کنند
جهت اطلاعات بیشتر و تخصصی درباره امواج طولی و عرضی، مقاله زیر را مطالعه کنید.
اجزای اصلی سیستمهای التراسونیک
هر سیستم اولتراسونیک از سه قسمت اصلی تشکیل میشود:
- مولد (Generator): این قطعه وظیفه دارد برق شهری را به سیگنال الکتریکی متناوب با فرکانس بالا (معمولاً بین ۲۰ تا ۷۰ کیلوهرتز) تبدیل کند. ژنراتور همچنین پارامترهایی مانند دامنه قدرت، چرخه کاری و دقت شکل موج را کنترل میکند تا عملکرد سیستم ثابت بماند.
- مبدل (Transducer): این بخش که به عنوان قلب تپنده سیستم شناخته میشود، انرژی الکتریکی دریافت شده از ژنراتور را به ارتعاشات مکانیکی تبدیل میکند. در اکثر سیستمهای مدرن، این کار از طریق کریستالهای پیزوالکتریک (مانند PZT) انجام میشود که با اعمال ولتاژ، دچار تغییر شکل سریع و نوسانی میشوند
- بوستر (Booster) : بوستر مانند یک ترانسفورماتور مکانیکی عمل میکند. وظیفه آن تعدیل یا تقویت دامنه ارتعاشات تولید شده توسط مبدل است تا انرژی به شکل بهینه و با رزونانس دقیق به مرحله بعد منتقل شود.
- هورن (Booster & Horn): این قطعه مستقیماً با هدف (مانند قطعه کار، مایع شستشو یا بافت بدن) در تماس است و ارتعاشات اولتراسونیک را به آن منتقل میکند. طراحی هورن (پلهای، نمایی یا کاتنوئید) تعیینکننده میزان تمرکز انرژی صوتی در نقطه هدف است.
این اجزا کنار هم امکان انتقال انرژی صوتی دقیق و یکنواخت را برای کاربردهای صنعتی فراهم میکنند.
جهت اطلاعات بیشتر و تخصصی درباره اجزای اصلی دستگاه اولتراسونیک، مقاله زیر را مطالعه کنید.
انواع کاربردهای صنعتی فناوری التراسونیک
الف) جوشکاری اولتراسونیک
جوشکاری التراسونیک یک روش جوشکاری حالت جامد است که در آن بدون ایجاد ذوب کلی (مانند روشهای سنتی)، اتصال قطعات از طریق انرژی ناشی از امواج صوتی و اعمال فشار صورت میگیرد. این فناوری به دلیل سرعت بالا، پاک بودن و دقت فراوان، به یکی از متداولترین روشها در صنایع پیشرفته تبدیل شده است. نمونه ای از دستگاه جوش اولتراسونیک رو در عکس زیر مشاهده می کنید.
جهت اطلاعات بیشتر و تخصصی درباره دستگاه جوش اولتراسونیک، مقاله زیر را مطالعه کنید.
ب) پرس و برش اولتراسونیک
فناوری اولتراسونیک در زمینههای پرس و برش به دلیل دقت بالا و عدم نیاز به ابزارهای مکانیکی خشن، تحولی در صنایع ایجاد کرده است. این سیستمها با استفاده از ارتعاشات مکانیکی فراتر از محدوده شنوایی انسان (بالای ۲۰ کیلوهرتز)، انرژی مورد نیاز برای تغییر شکل یا بریدن مواد را فراهم میکنند.
ج) شستوشوی التراسونیک
قطعات کوچک مثل جواهر، قطعات خودرو و ابزار پزشکی عمیقاً تمیز میشوند؛ ارتعاشات صوتی باعث جدا شدن ذرات آلودگی از سطح یا حفرهها میشود. پدیده کاویتاسیون (Cavitation) یا «حفرهزایی»، موتور محرک اصلی در فرآیند شستشوی اولتراسونیک است که با استفاده از انرژی مکانیکی امواج صوتی، آلودگیهای سخت و چربیها را از سطوح جدا میکند.

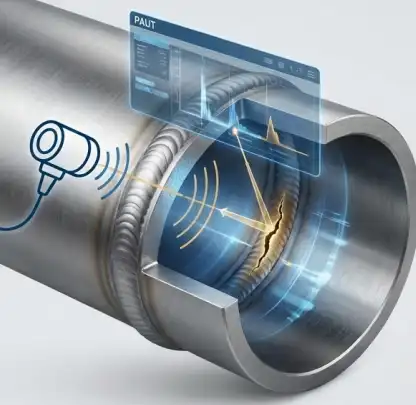

د) تست غیرمخرب (NDT) در التراسونیک
ضخامت سنجی، کشف ترک یا عیب داخلی با ارسال و دریافت امواج اولتراسونیک؛ روشی که به هیچ وجه به قطعه آسیب نمیزند. تست غیرمخرب (Non-Destructive Testing یا NDT) که در حوزه فناوری فراصوت با نام تست UT (Ultrasonic Test) نیز شناخته میشود، یکی از قابلاعتمادترین روشها برای بررسی یکپارچگی سازهها و قطعات بدون آسیب رساندن به آنها است.

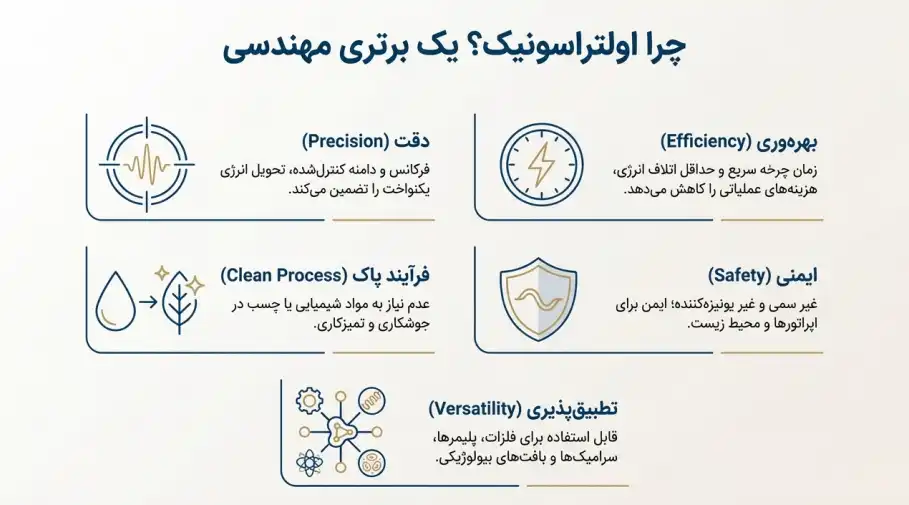

مزایای استفاده از فناوری التراسونیک
- دقت اعمال بسیار بالا در فرآیندها
- سرعت بیشتر نسبت به روشهای سنتی
- کاهش مصرف انرژی و کاهش هزینههای جانبی
- طول عمر بیشتر تجهیزات به خاطر کاهش اصطکاک و حرارت
- ایمنی بالا برای اپراتور و محیط زیست
این مزایا باعث شده التراسونیک انتخاب نخست بسیاری از کارخانهها و خطوط تولید مدرن باشد.
محدودیتها و چالشها اولتراسونیک
اگرچه فناوری اولتراسونیک مزایای قابل توجهی دارد، محدودیتهایی هم مطرح است:
- هزینه اولیه تجهیزات نسبتاً بالاست
- برای مواد بسیار سخت یا دارای ساختار خاص، کارایی ممکن است محدود شود
- کنترل و تنظیم فرکانس نیازمند تخصص کافی است
- برای برخی کاربردها باید سطح قطعه کاملاً تمیز باشد تا بازده بالا برود
این موارد در اکثر پروژههای صنعتی قابل مدیریت هستند.
نقش فناوری التراسونیک در صنایع مدرن
امروزه اولتراسونیک ابزار تحول در اتوماسیون صنعتی شده است. خطوط تولید خودرو، الکترونیک و صنایع بستهبندی بهعنوان راهحل استاندارد پذیرفته شده است. توانایی ترکیب با سنسورها و سیستمهای هوشمند، باعث شده این فناوری بخشی جداییناپذیر از Industry 4.0 باشد.
آینده التراسونیک
جمعبندی
به طور خلاصه، فناوری التراسونیک ترکیبی از علم و نوآوری برای بهبود دقت و کارایی در فرآیندهای صنعتی است.
حضور قدرتمند آن در جوشکاری، شستوشو، تست غیرمخرب و… باعث شده اکثر صنایع مدرن به سمت استفاده از آن حرکت کنند.
هر روز، کاربردهای جدیدی برای این موجهای نامرئی کشف میشود — و آینده تولید بدون التراسونیک قابل تصور نیست.
